WSE交直流氬弧焊機使用說明書
一.主要用途及適用范圍
WSE交直流氬弧焊機系采用鎢電極，以氬氣作保護介質，使用直流或交流電進行焊接的電弧焊機。焊機可以焊接碳鋼、不銹鋼、合金鋼、紫銅、鋁及其它化學性質較活潑的耐高溫的金屬材料，也可以使用酸性或堿性焊條進行手工電焊。焊機使用單相380V，50Hz交流電源。
二、主要規格及技術參數
主要規格及技術參數見表1。
主要規格及技術參數 表1
|
項目 |
單位 |
機型與參數 |
|||
|
WSE-200 |
WSE-315 |
WSE-400 |
WSE-500 |
||
|
額定輸入電壓 |
V |
380 |
380 |
380 |
380 |
|
額定輸入電流 |
A |
38 |
65 |
83 |
110.5 |
|
輸出空載電壓 |
V |
78 |
78 |
80 |
80 |
|
焊接電流調節范圍 |
A |
AC:30-200 |
AC:40-320 |
AC:40-400 |
AC:1檔33A-200A 2檔152A-580A |
|
DC:20-180 |
DC:30-300 |
DC:38-300 |
DC:1檔33A-185A 2檔135A-500A |
||
|
收弧電流范圍 |
A |
無 |
30-50 |
30-50 |
30-50 |
|
收弧時間 |
S |
無 |
10 |
10 |
10 |
|
氣體延時時間 |
S |
10 |
20 |
20 |
20 |
|
負載持續率 |
% |
60 |
60 |
60 |
60 |
|
焊槍冷卻方式 |
無水冷 |
有水冷 |
有水冷 |
有水冷 |
|
|
外形尺寸（長×寬×高） |
mm |
700×460×750 |
900×480×750 |
900×480×800 |
930×490×900 |
三、工作原理及結構概述
焊機采用動鐵芯式變壓器、全波整流橋和大濾波電感，具有陡降輸出特性，大的濾波電感使焊機直流輸出時，電流穩定，交流輸出時，電流過零速度快。
焊機主要由主變壓器、控制變壓器、單相橋式整流器、濾波電感、隔直電容、高頻振蕩器、互感器、控制線路板及電磁閥、焊槍和各種開關構成。
該機面板上裝有電流數字指示裝置，能清晰地指示焊接電流值。焊機具有外殼造型美觀、堅固、耐用，方便拆裝、移位和吊運等特點。
該焊機具有電弧穩定和收弧，即弧坑填充功能，可明顯改善焊接質量。
四、使用和操作
4.1焊機只允許在環境溫度5-40℃下使用，相對濕度小于90％，不允許在有害氣體、易燃易爆地附近以及沙漠、蒸氣鹽霧、霉菌等場合下工作，同時也不得有導電性灰塵。
4.2焊機外殼必須良好接地，接地線截面積應大于輸入導線截面積。
4.3焊機的電源由電力網供給，電源與焊機之間應裝控制開關，保險絲應符合本機要求，焊機輸出線必須絕緣良好，并注意電源電壓是否與本機相符。
4.4當焊機距焊接工地較遠時采用較長的焊接電纜，必須增加焊接電纜的截面積，使焊接電纜的電壓降不大于4伏，否則電弧不能穩定燃燒，影響焊接質量。
4.5操作者必須受過電焊專業培訓，熟悉本機設備以及安全操作技術要求，必須穿戴安全防護用品，不可目視弧光，防止電渣飛濺，以免造成不良后果。
4.6工作完畢或臨時離開工作場地，必須切斷電源。
4.7安裝與連接

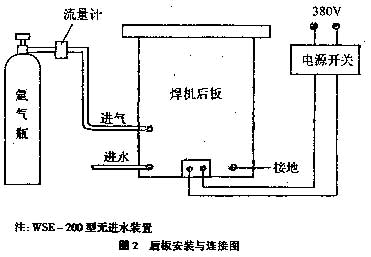

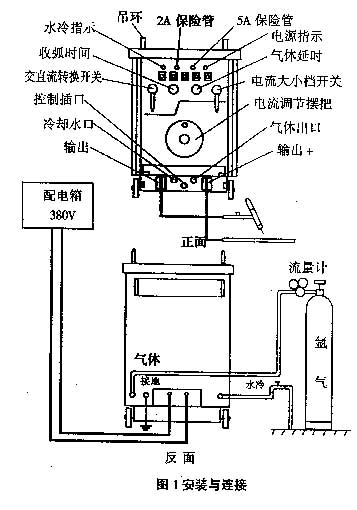

安裝與連接見圖
315焊機：1.出水 2.出氣 3.控制線接口
200焊機：1、2控制線接口 3.出氣接口
注：1、設計如有更改，按焊機面板印刷符號為準。
2、當焊接用于手工弧焊時，不必接氣和水冷。
4.8操作程序
4.8.1使用鎢極氬弧焊（TIG）
A.按本說明書4.7的要求，連接好所有的線路和氣路。
B.將面板上的旋鈕和開關調到適當?shù)奈恢�，交直流轉換開關一定要撥到位。
C.根據所需的電流，使用調節搖把調節指示到適當位置。
D.將電源開關撥到“開”的位置上，此時電源燈亮，風扇轉動。風扇不轉，請停機檢查修復，切勿使用。
E.將檢氣開關撥到檢氣位置，根據流量計指示調整氬氣流量，調整后將開關撥到工作位置。
F.開始工作。
4.8.2使用手工電弧焊
A.按本說明書接線要求，將氬弧焊槍取下，接好焊鉗。
B.將面板上各開關調到所需位置。
C.調節搖把，旋到所需電流指示的位置。
D.將電源開關撥上，指示燈亮，風扇轉動，有空載電壓輸出。風扇不轉，切勿使用。
E.開始焊接。
五、維修與保養
5.1電焊機在進行維修或保養時，要切斷供電電源。
5.2定期進行焊機內部清潔工作，拆下外殼，用干燥氣流清潔內部元件、部件。
5.3焊機出廠時，已將火花放電器調到最佳狀態，使用時如發現高頻火花減弱，不易起弧，可適當調整火花放電器的間隙，達到引弧的最佳狀態，檢查主回路及高頻振蕩回路的各連接處，防止虛焊、脫焊現象。
5.4焊接電纜一定要定期檢查絕緣是否良好，如有損壞，應予修復或更換。
六、一般故障排除
一般故障排除見下表。維修前要切斷電源，由能勝任修理的工作人員進行。

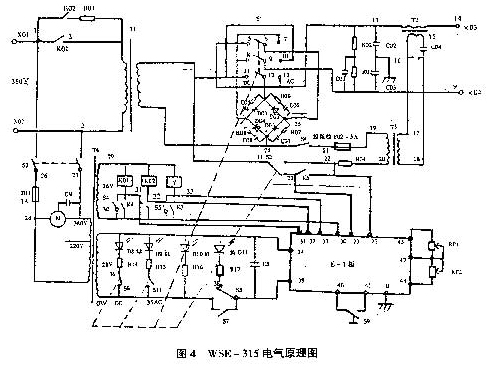

檢查故障時，參考焊機電氣原理圖
|
故障現象 |
原因 |
處理方法 |
|
電源短路 |
1.開關損壞。 2.風扇短路或損壞。 3.控制變壓器短路或損壞。 4.控制線短路或損壞。 5.接觸器、繼電器、電磁閥短路。 |
1.更換 2.更換 3.更換 4.修復 5.更換 |
|
無程序動作 |
1.控制保險損壞。 2.控制板損壞。 3.控制線路不通。 4.水壓開關損壞。 5.水路不通。 |
1.更換 2.更換 3.檢修 4.更換 5.檢修 |
|
無高頻火花 |
1.高頻保險損壞。 2.高頻線路不通。 3.灰塵太多。 4.控制板損壞。 5.高頻變壓器損壞。 6.高頻電容損壞。 |
1.更換 2.更換 3.清潔 4.更換 5.更換 6.更換 |
|
不能正常送氣 |
1.氣閥損壞。 2.控制線路不通。 3.控制板損壞。 |
1.更換 2.檢修 3.更換 |
